[Tableau] 트리맵

# 개념

• 트리맵: 중첩된 사각형으로 구성된 시각화 방법. 선택된 차원을 사용하여 계층구조인 트리 형식으로 정렬되고, 측정값을 사용하여 개별 사각형의 크기와 색상을 정의한다. 부분에서 전체로의 관계를 확인할 수 있다.
• 트리맵의 특징과 장점
  • 데이터의 차원을 시각적으로 파악할 수 있다.
  • 텍스트, 수치 등의 정보를 사각형 내부에 표시하여 세부 정보를 시각적으로 전달할 수 있다.
  • 데이터의 상대적인 크기를 통해 효과적으로 비교할 수 있다.
• 트리맵은 계층적인 데이터의 구조와 크기, 색상 등의 속성을 시각화하는 데 유용하며, 트리맵을 이용하여 데이터의 구성과 계층 구조를 쉽게 파악할 수 있다.



# 작성방법 (태블로에서 제공하는 '샘플 통합 문서'의 '슈퍼스토어' 사용)

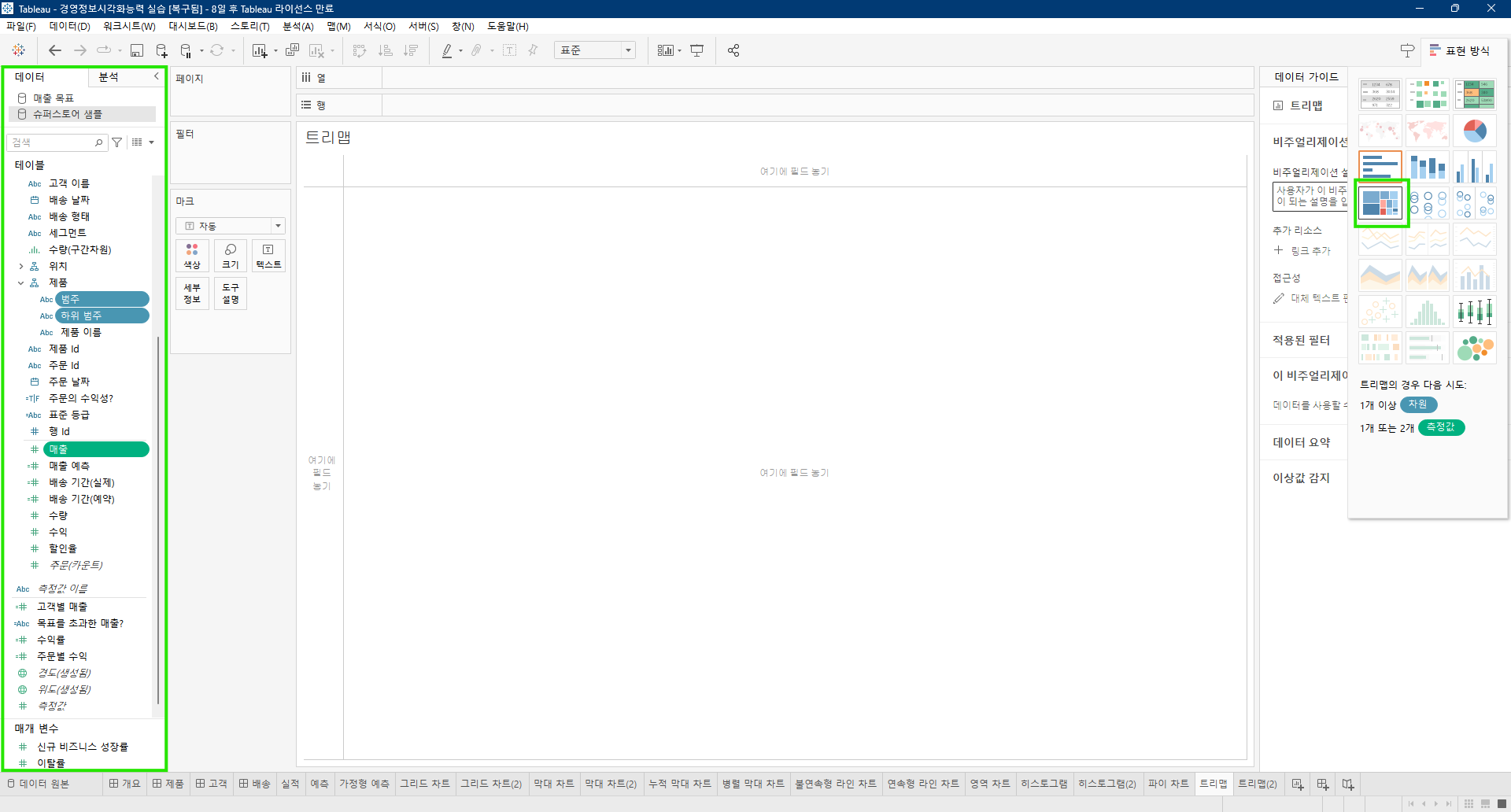

범부, 하위 범주, 매출 필드를 다중 선택한 후 표현 방식에서 트리맵을 클릭한다.

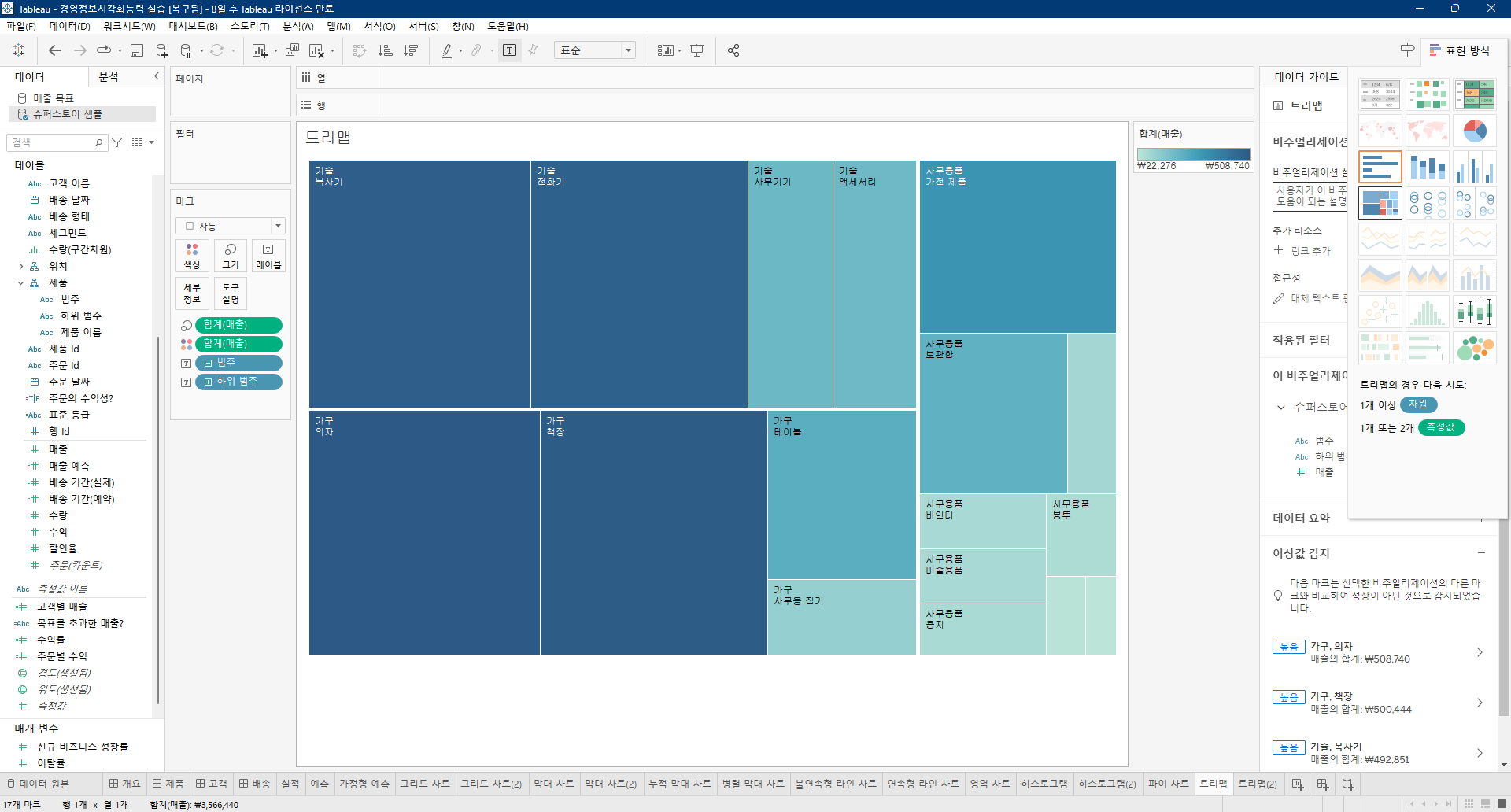

매출 필드를 마크 카드의 레이블에 올린다.

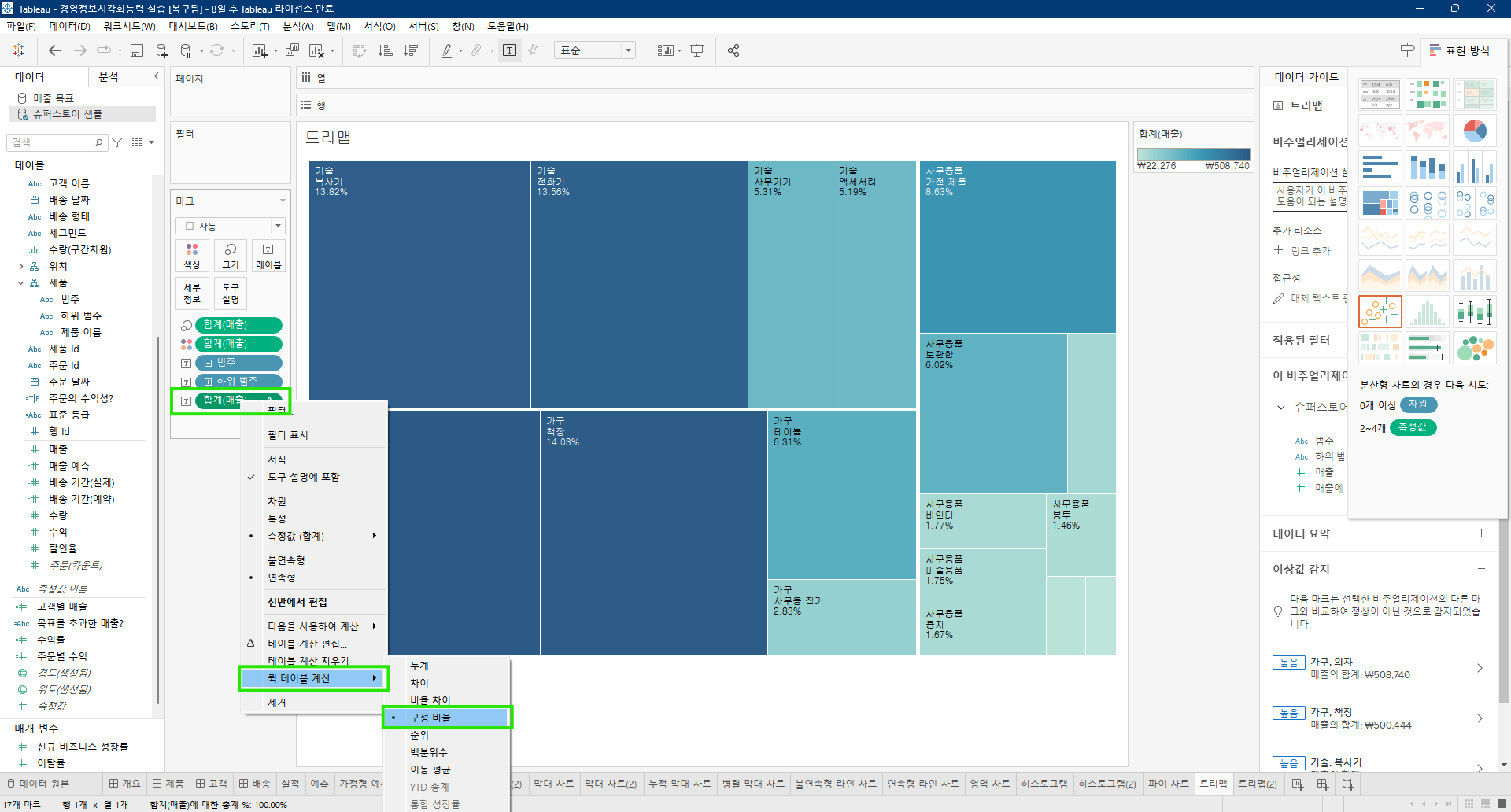

매출 필드 우클릭, 퀵 테이블 계산, 구성 비율을 클릭한다.



## 측정값이 2개인 트리맵

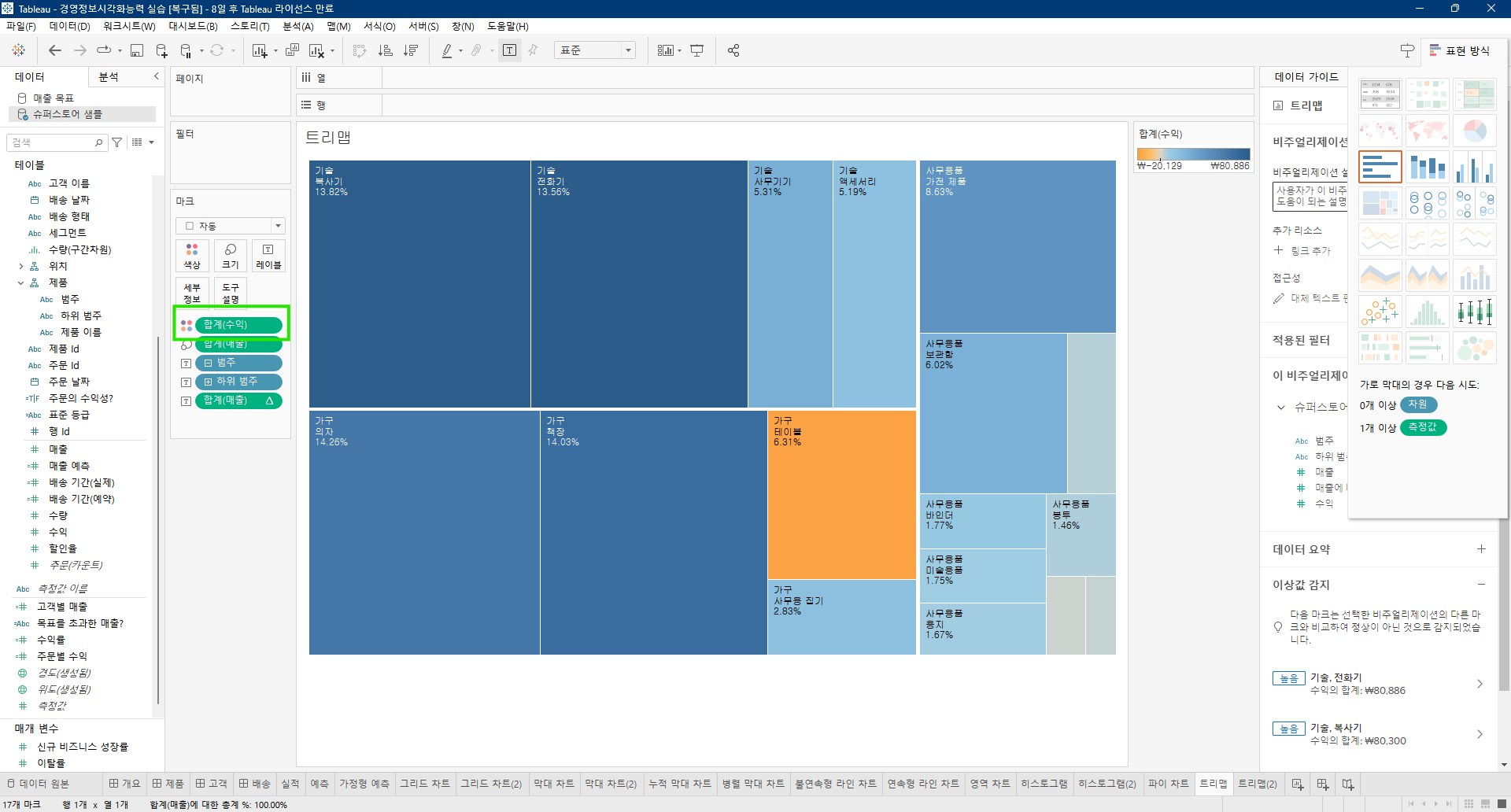

마크 카드의 색상에 올라간 매출 필드 대신 수익 필드를 드래그 앤 드롭한다.

트리맵의 크기는 매출별로, 색상은 수익별로 표현되었다.



## 음수값 표현하기

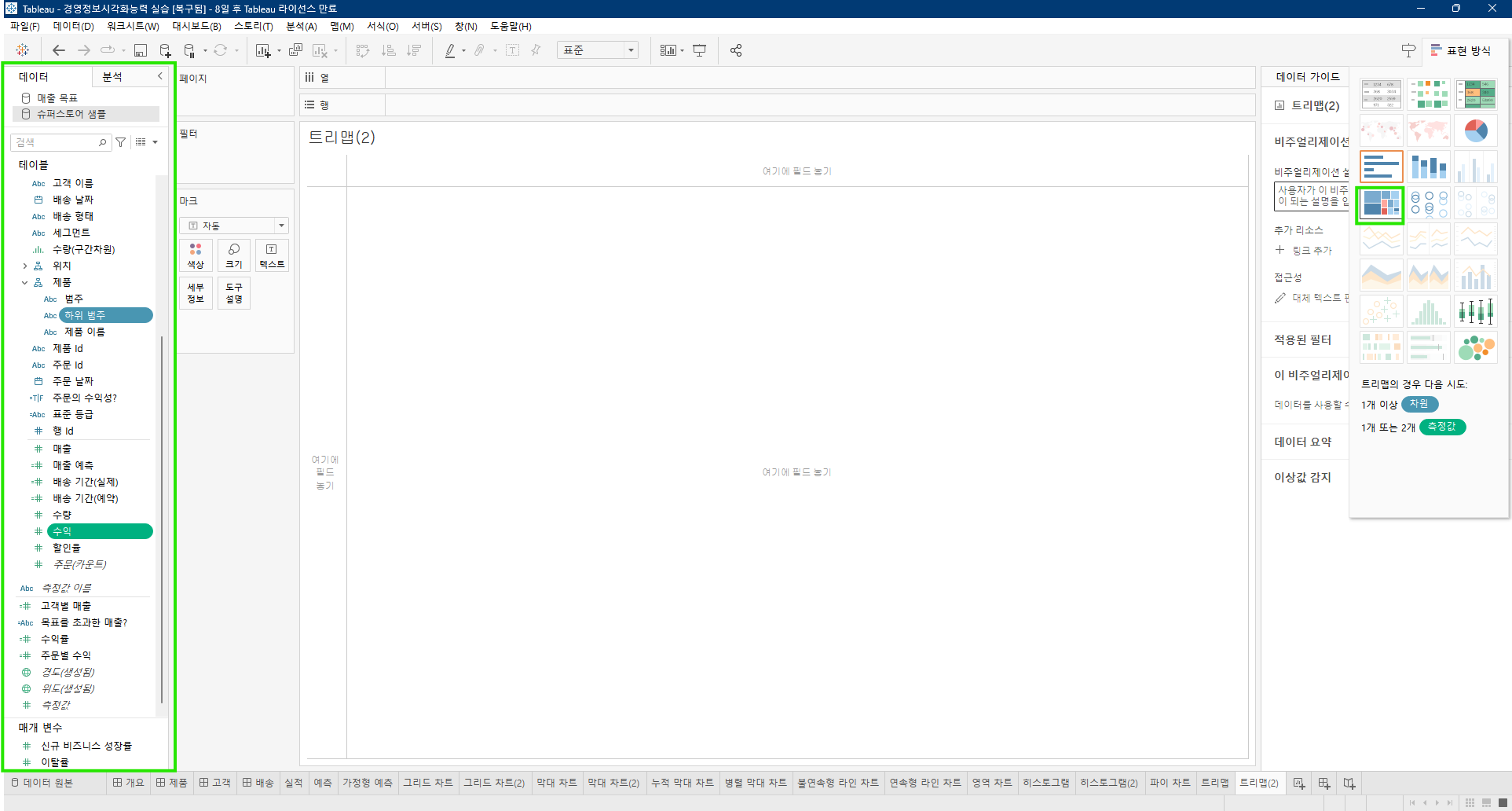

하위 범주, 수익 필드를 다중 선택한 후 표현 방식에서 트리맵을 클릭한다.

차트 우측 하단의 음수 표시기를 클릭한다.

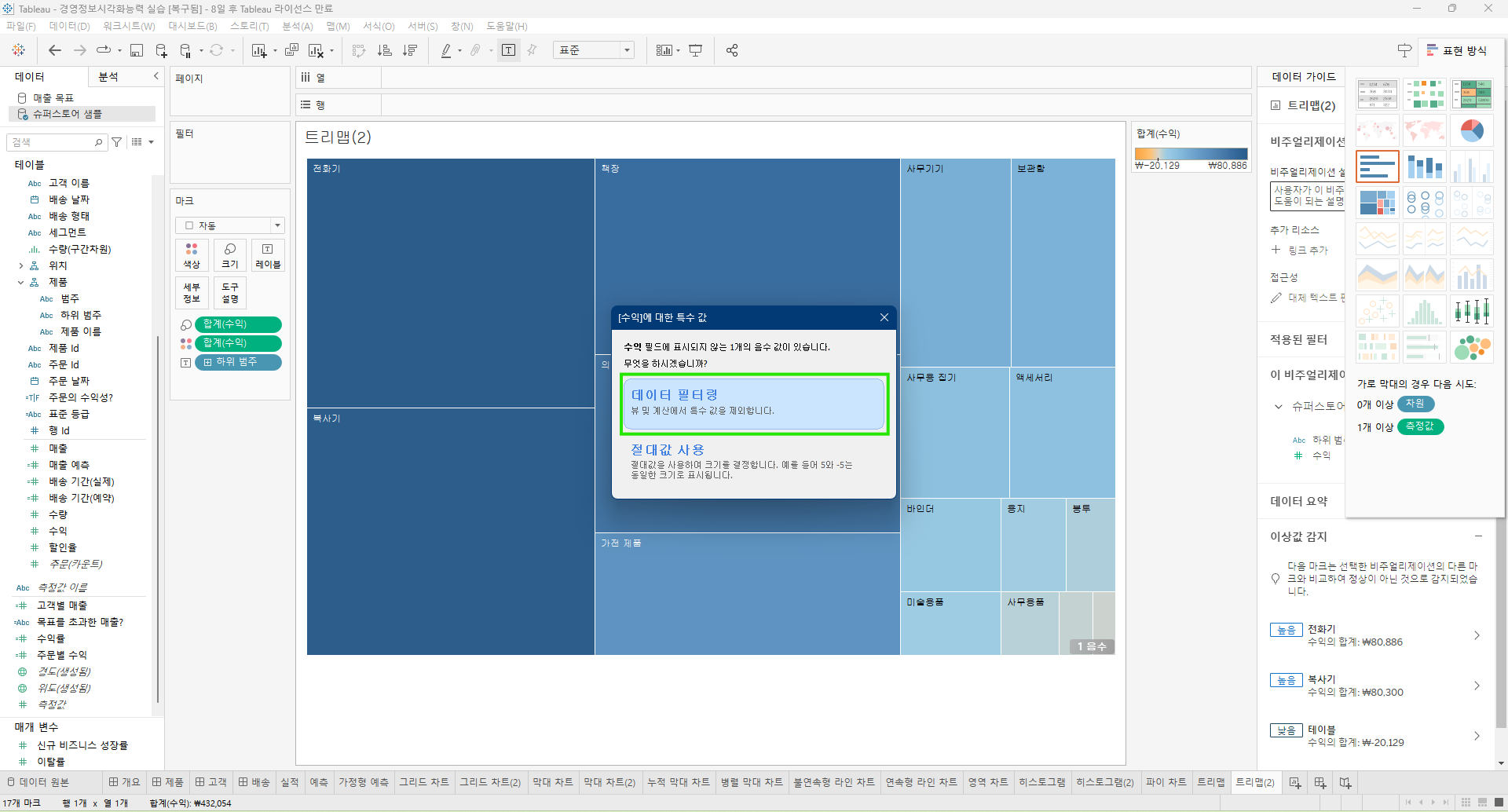

(1) 데이터 필터링

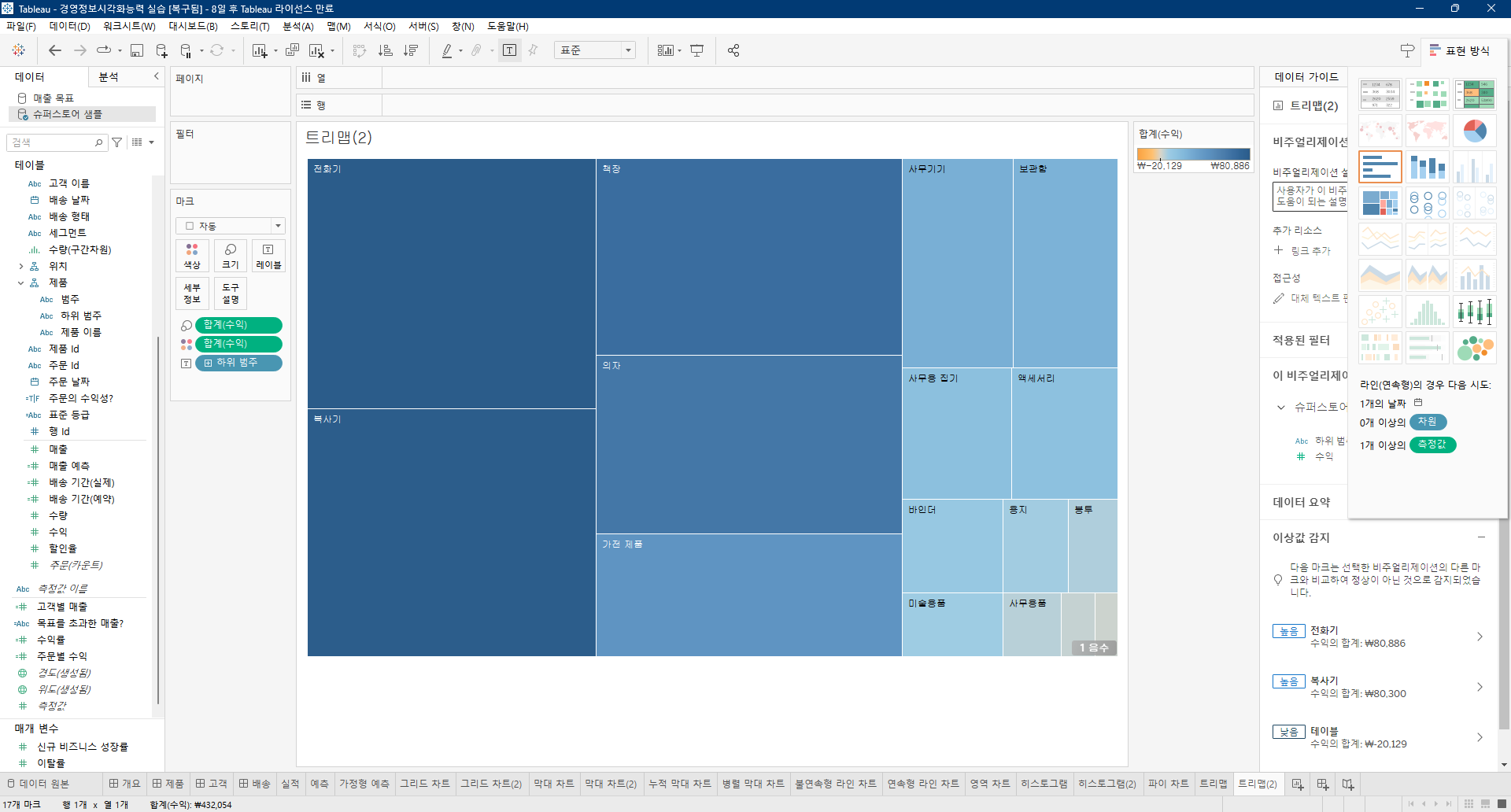

음수 값이 제외되어 트리맵이 그려진다.





---

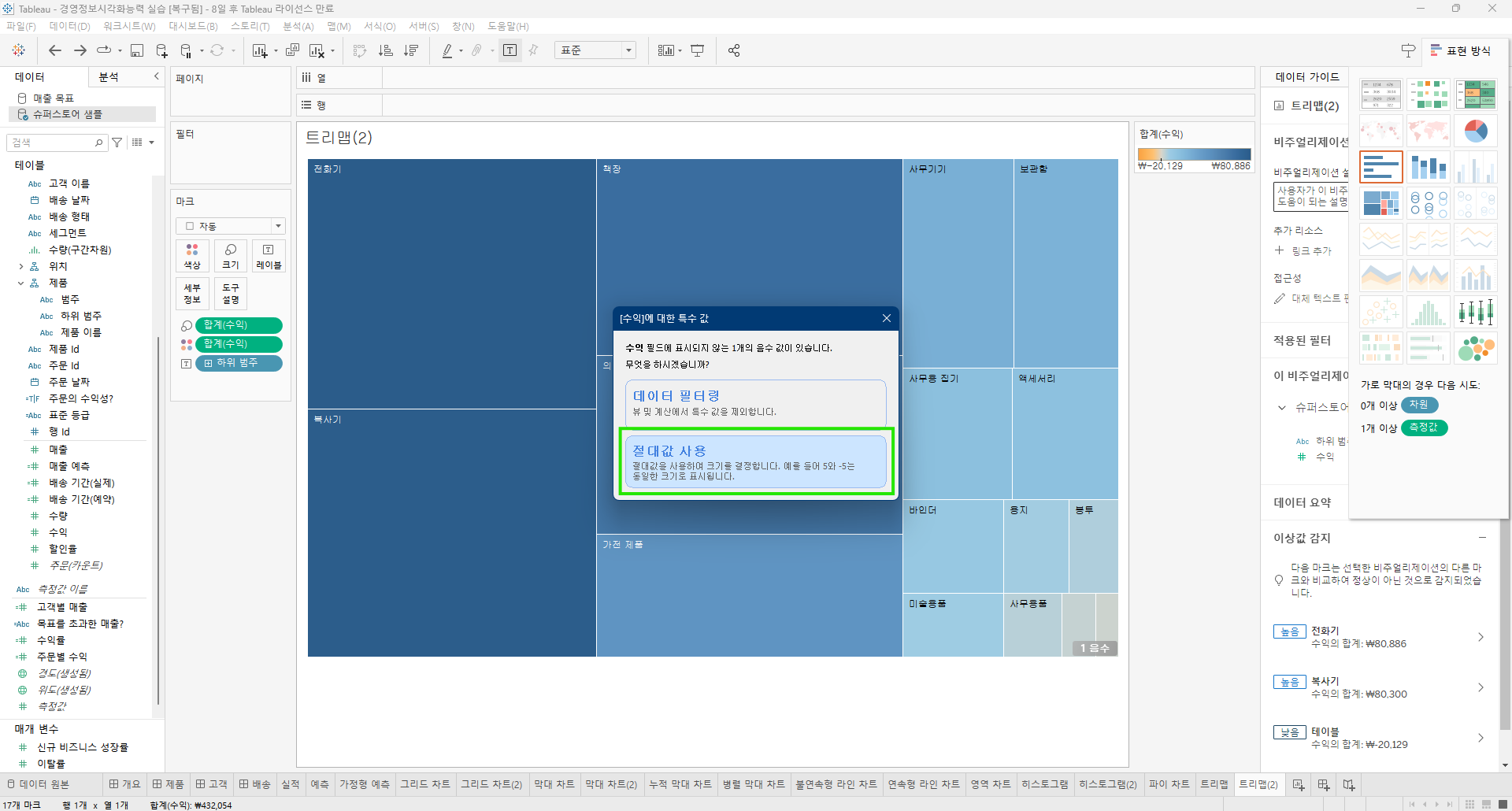

(2) 절대값 사용

음수 값의 절댓값으로 트리맵이 표현되고, 색상으로 음수 값이 표현된다.
